- Архитектурные схемы (технические чертежи)
- Рабочий чертеж
- Разрезы
- Узлы, детали
Обмерные работы и цены | Дополнительные работы | |
Площадь здания в м2* |
Обмеры | Тепло расчет |
т.руб. | т.руб. | |
до 2600 | 130 | 56 |
до 3000 | 135 | 60 |
до 4000 | 180 | 64 |
до 5000 | 225 | 68 |
до 6000 | 270 | 72 |
до 7000 | 315 | 76 |
до 8000 | 360 | 80 |
до 9000 | 405 | 84 |
до 10000 | 450 | 88 |
до 12000 | 540 | 92 |
до 14000 | 630 | 96 |
до 16000 | 720 | 100 |
до 19000 | 855 | 104 |
до 22000 | 990 | 108 |
до 25000 | 1125 | 112 |
Обмерные работы являются основой для составления архитектурных и технических чертежей.
Обмеры уже существующих зданий требуются в случаях капитального ремонта или реконструкции. Обмеры позволяют восстановить частично утерянную техническую документацию. Позволяют составить достоверную картину реконструированных зданий, с устаревшей документацией. Обмеры можно проводить при составлении дефектных ведомостей, строительной экспертизы.
Обмерные работы могут заказываться как отдельным видом работ, так и в комплексе с другими строительными исследованиями. Возможно проведение при обследовании здания.
По результатам обмеров составляются поэтажные планы, поперечные разрезы, вычерчиваются узлы.
Цены на обмерные работы зависят от площади здания. |
Обмерные работы с изготовлением поэтажных планов для проектирования, разрезы, фасады.
Архитектурные или технические чертежи, сформированные архитекторами - профессионалами, необходимы для получения детализированного представления о здании, различных конструкциях, например обмерные работы мостах и дорогах. Архитектурные или технические чертежи в различных формах показывают необходимые для детального изучения конструкции. |
Существует несколько типов технических обмерных чертежей.

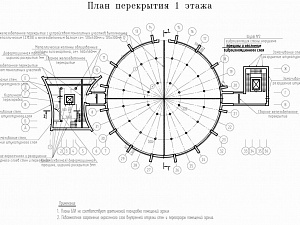

Первый тип- это план здания, то есть его поперечное горизонтальное сечение. Эти чертежи отображают расположение комнат в здании, размеры этих комнат, размещение окон и дверей.

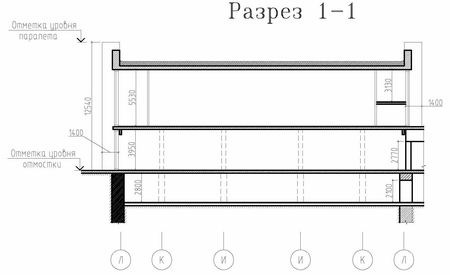

Второй тип - это разрезы и чертежи, показывающие внутренний вид сбоку, то есть его вертикальное поперечное сечение. Разрезы показывают полную ширину и высоту здания одновременно. В отличие от планов здания, на разрезах отображается метод соединения этажей в здании в контакте друг с другом. Атриум, расположенный на трёх этажах на плане здания может быть невиден, а на поперечном разрезе здания он наглядно указан.

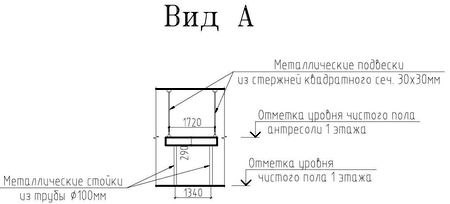

Третий тип - узлы строительных конструкций зданий. Изображения узлов необходимы для указания сложных соединений элементов конструкций, например:
- башмаков стоек и колонн с нанесением расположения анкерных болтов;
- мест перемены сечения ступенчатых колонн;
- деталей опирания подкрановых балок на колонны;
- монтажных стыков колонн, балок, ферм и стоек;
- деталей соединения подстропильных и стропильных ферм и балок с колоннами и между собой.

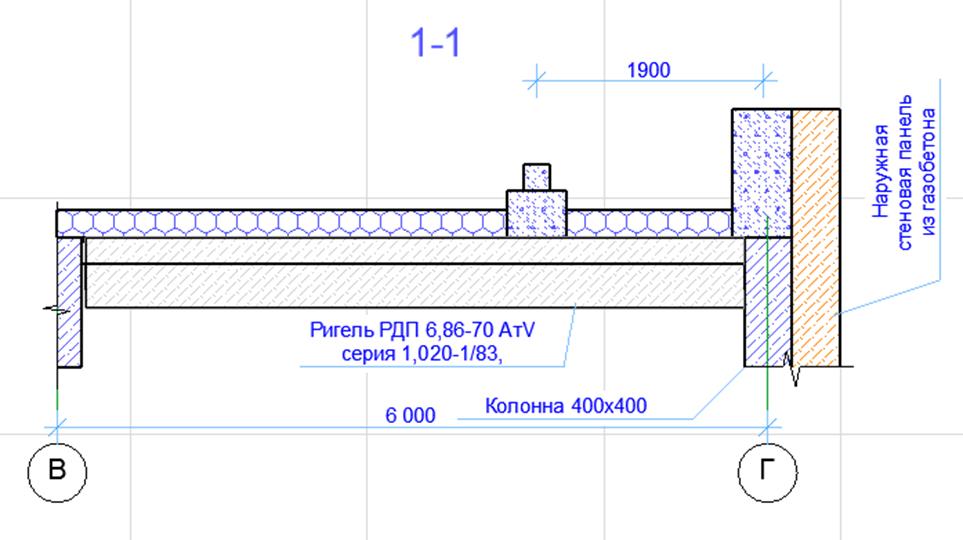

Четвертый тип - рабочие чертежи железобетонных и бетонных элементов сборных конструкций. Рабочие чертежи включают необходимые планы, разрезы и сечения, а для железобетонных конструкций необходимо дополнительно приложить схемы армирования элементов. Рабочие чертежи содержат необходимую информацию для изготовления и контроля конструкций. Таким образом, проектирование бетонных или железобетонных конструкций проходит в несколько этапов, начиная с указания месторасположения проектируемого изделия в составе конструкции, и заканчивая спецификацией всех элементов.
Пятый тип - рабочий чертеж помещений, который отображается в масштабе на информационном носителе (кальке, бумаге, на компьютере и др.) с помощью графических фигур - отрезков кривых и прямых линий, точек, специальных символов, условных отметок, и тому подобное. Такие чертежи используются в качестве рабочей документации, предназначенной для нового строительства или при проведении реконструкции помещений, и снабжают надписями, содержащие технические требования и технологические пояснения.
